HYY-19B氣動與PLC實訓裝置 一、主要特點1、氣動PLC控製實訓裝置主要由實訓桌及實訓台、氣動元件和電氣控製器件、可編程控製器（PLC）等組件組成。

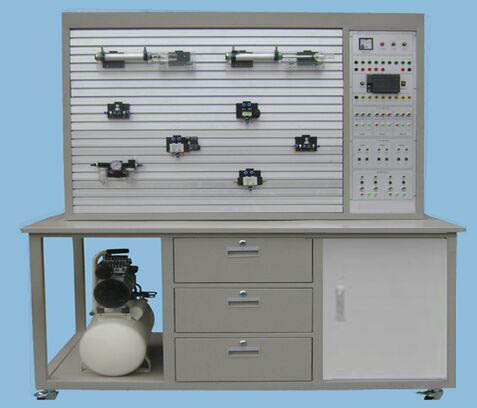

 HYY-19B氣動與PLC實訓裝置

一、主要特點
1、氣動PLC控製實訓裝置主要由實訓桌及實訓台、氣動元件和電氣控製器件、可編程控製器（PLC）等組件組成。2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件 按放在實訓麵板（麵板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控製采用低電壓直流24V電源；實訓氣路、控製電路安全可靠，設有手動、自動、順序等控製功能。
4、實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較突出PLC可編序控製的優越性和先進性，加深對PLC編程器的了解與掌握。能進行氣動係統動作及PLC控製的基本氣動回路、 氣動基本回路、繼電器控製的氣動係統、 氣動傳動創新應用實訓。

一、主要技術參數
1、電源AC 220V  50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控製器（PLC）：三菱FX1S－20MR主機  12輸入   8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機） 電機功率：550W     電源：AC220V
5、公稱容量：30L    噪音：55分貝
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×700mm×1700mm
二、主要特點
1、氣動PLC控製實訓裝置主要由實訓桌及實訓台、氣動元件和電氣控製器件、可編程控製器（PLC）等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件
按放在實訓麵板（麵板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上。回路搭
接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控製采用低電壓直流24V電源；實訓氣路、控製電
路安全可靠，設有手動、自動、順序等控製功能。
   4、實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較突出PLC可編序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
氣動係統動作及PLC控製的基本氣動回路　  氣動基本回路　　繼電器控製的氣動係統　 氣動傳動創新應用實訓
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控製回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩衝回路
8、二次壓力控製回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往複控製回路
15、單缸連續往複動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
 21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動與PLC控製實訓裝置配置清單
