一、整體技術參數1.輸入電源：三相五線製 AC 380V10%、50HZ。2.輸入功率：2kw。3.工作環境：3.1 溫度：-10℃～+40℃。3.2 相對濕度

一、整體技術參數

1.輸入電源：三相五線製 AC 380V±10%、50HZ。

2.輸入功率：≤2kw。

3.工作環境：

3.1 溫度：-10℃～+40℃。

3.2 相對濕度：≤90%（+20℃）。

3.3 空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。

3.4 安全要求：具有接地保護、漏電保護功能。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

二、功能特點

1、設備台架

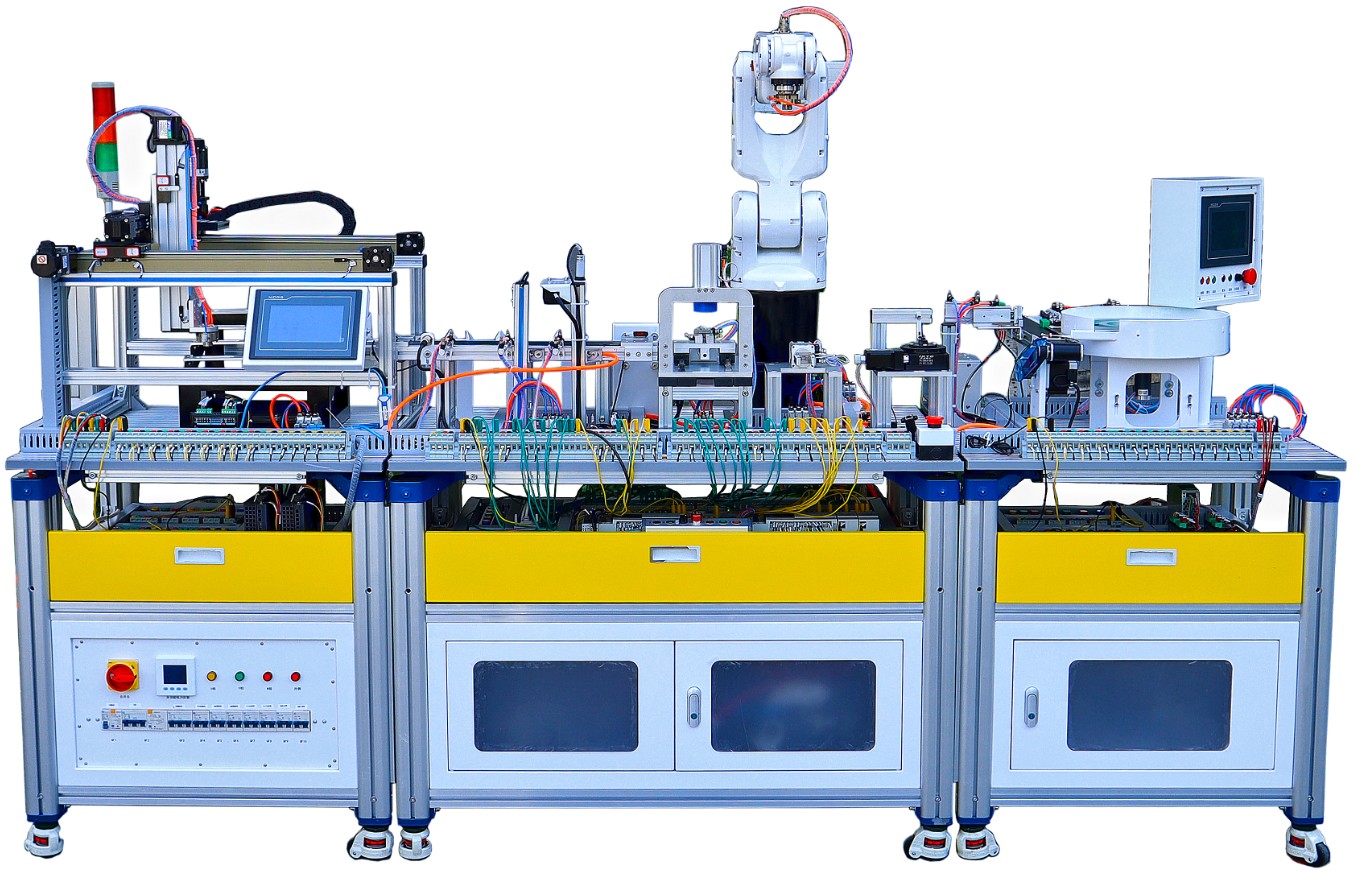

1.1本設備以鋁合金導軌式實訓台為基礎平台，擴展一張機械裝調實訓台以及鉗工實訓台。整體結構采用開放式和拆裝式，框架結構主要采用鋁合金型材搭建而成，型材有圓角，型材桌麵采用懸浮式工作台設計，支撐腳底部帶有萬向腳輪。實訓台下方四周都采用封門設計，前後麵板采用的可拆卸結構設計，內部集成電源控製櫃、資料夾、機器人控製櫃以及氣站單元等功能。實訓台設置了三個標準的電源插座，配電箱均采用航空快插接口設計。

1.2實訓台可根據不同形式生產功能要求將多個實訓台組合成不同長寬的基礎工作麵，然後在基礎平台上根據現有的機械部件，以模塊化的方式組裝和搭建具有生產功能的智能生產線設備，也可添加其它機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或要求組裝具有生產功能的智能生產線設備。

1.3實訓台另外單獨配套一張機械裝調單元的工作台（實訓台4）和一張鉗工台，機械裝調工作台可用做於十字滑台、轉塔衝壓機構等機械裝配單元的模塊搭建與調試：鉗工台可用於零部件的組裝，測量以及方便地存放工作時所需要的手工具和零部件。

1.4實訓台的控製單元采用網孔式，可根據不用的控製要求，選擇或擴展相關的電氣控製元器件，靈活的安裝在網孔麵上，自由搭建、布局靈活、擴展性和互換性強，實訓操作時更加貼近工業自動化設備生產操作環境。

2、電源供電

設備的配電箱位於實訓台2的下方，電源供電采用配電箱集中配電方式，設備供電采用兩組獨立的供電進線方式，其中一組為三相五線製AC 380V的進線方式，電源進線經設備負荷開關再到三相漏電保護開關，最後經過各小型斷路開關單獨給設備各單元模塊進行供電，配電箱後側麵板均采用航空快插接口設計，使各單元電源連接更加方便，靈活。配電箱中還配置一台直流開關穩壓電源，輸出為DC24V/10A,為係統提供穩定可靠的控製直流電源。另一組采用單相AC 220V的進線方式，給外圍設備（計算機、線號機、小型氣泵等）進行供電，供電接口位於設備的兩側。

3、PLC、變頻器及觸摸屏模塊

PLC、變頻器及觸摸屏控製係統模塊的配置，人機界麵采用7寸彩色觸摸屏，配套安裝支架，支架可固定與實訓台架鋁合金台麵上。本設備中的PLC、變頻器、按鈕指示燈控製元件及其它電氣元件均安裝在網孔式抽屜中，可進行靈活的布局、安裝、接線和擴展。

4、采用插接線一體化接線端子

本設備的PLC模塊的I/O 端子、變頻器的接線端子、各指令開關、光電開關、傳感器和指示元件的電路，控製元件電路均采用接插線一體化兩用的接線端子。

當采用即插即用型端子插接方式接線時，可增強學生對PLC接線的認識，使用靈活，安裝方便。當采用直接接線方式，則更加接近工廠實際，能更好的提高學生接線的動手能力。該接線端子還可根據不同的電氣屬性，選用不同顏色的安全插座，可進行靈活的組合和端子布局。既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

5、供料裝置

在該設備中的供料裝置提供了多種不同形式的供料機構，在搭建自動化生產線時，可根據不同場景的供料需求選擇相關供料模塊。

托盤式供料台機構采用多層托盤結構設計，托盤采用3×3排列設計，每個托盤可放置多種不同屬性的物料，供料時，通過工業機器人直接在托盤上抓取。

轉盤式供料底部裝有直流減速電機，作為旋轉動力與送料盤內部的螺旋葉片連接，供料時，直流電機驅動螺旋葉片旋轉，將物料送至出料口。

十字滑台機構通過驅動兩根高精度滾珠絲杆及滾珠式雙滑塊平麵直線線性導軌，構成X、Y兩軸定位裝置，在平麵內可完成各種高精度、高難度的供料移動或加工傳動。

6、傳送帶輸送分揀裝置

采用步進電機和三相異步電動機電機加編碼器兩種不同驅動方式的傳送帶，傳送帶運行時，物料可在傳送帶上進行自由定位，以滿足物料在不同位置的檢測，分揀，抓取等功能。在傳送帶兩端處設計有擋料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，同時正對料槽位置裝有推料氣缸，對不同類型的物料進行分揀。

7、物料檢測裝置

以梅花型聯軸器作為物料的檢測對象，在智能生產設備中配置有傳感器檢測裝置，可檢測出聯軸器的高度，外徑大小等屬性信息。

8、工業機械手裝置

該設備具有工業機器人和直角坐標機械手兩種工業機械手裝置，工業機器人，該兩種機械手在係統中主要用於物料的搬運或者進行工件裝配等工作，可根據不通的功能需求，進行組合或者功能互換。

工業機器人在搬運或裝配的過程中，根據不同的搬運對象或者不同的裝配流程，需要用到不同的夾具，平台配置多種氣動快換裝置，以滿足不同的工裝要求。

9、工件旋轉及翻轉裝置

滿足工件在旋轉工作台平麵上任意角度的旋轉及位置校準，翻轉機構滿足工件在垂直工作麵上180度的翻轉。

10、衝壓裝置

在該設備中的供料裝置提供了兩種不同形式的衝壓機構：伸縮衝壓和機械式衝壓；在搭建自動化生產線時，可根據不同衝壓加工場景選擇相關衝壓加工模塊。

伸縮衝壓機構主要包括伸縮滑動料台，模擬衝頭和衝床,物料台伸出/縮回氣缸等組成。該裝置的主要功能是該把該單元物料台上的工件（工件由抓取機械手裝置供料送來）送到衝壓機構下麵，完成一次衝壓加工動作，然後再送回到物料台上，等待機械手裝置取出。

機械衝壓機構主要由旋轉部件、模具、自動衝壓部件等部分組成，可根據加工要求通過步進電機的轉動完成旋轉部件中多形狀衝壓模具的更換動作，並通過氣動定位係統對旋轉模塊進行精確定位；最後利用氣液增壓缸以及冷衝壓模具的聯合動作對物料進行精密衝壓。

11、倉庫裝置

平台配置兩種不同形式的倉庫單元：平麵式倉庫和直入式立體倉庫；在搭建自動化生產線時，可根據不同存儲管理場景選擇相關的倉庫模塊。

平麵式倉庫裝置采用5層6列的梯形結構設計，在每一層的庫位中，可放置3個物料托盤，每個托盤可放置兩種不同屬性的物料，在出入庫時，通過機械手的夾具，對托盤或者直接對物料進行出入庫的搬運。

直入式立體倉庫主要由貨架和堆垛機兩大部分組成，貨架采用3層×3列設計，堆垛機的橫軸和豎軸機械傳動采用高精密的步進電機驅動，配以先進地機械設計、精密的機械加工及裝配，通過平行和上下移動，將物料平穩精確的送入指定庫位。

在物料托盤中嵌入了RFID電子標簽、條形碼或二維碼圖形標簽，可以對倉庫的物料進行數據化信息管理，在讀寫信息時，可通過RFID讀寫控製器或掃碼槍操作進行信息的錄入和讀取，實現倉儲的智能化、信息化管理。

12.實驗室安全管理平台軟件（正版軟件）

12.1 電源管理終端由 2.8 寸 TFT 彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗台三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。

12.2 電源管理終端啟動時需輸入正確密碼才能啟動電源，避免學員誤操作；

12.3 輸入正確密碼登錄以後可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、餘額不足報警開與關

12.4 登錄以後可以進行報警記錄查看，電量充值和剩餘電量清零等操作；並且可以更改登錄密碼，係統對時模式設置，熱點配網；

12.5 通過手機 APP 可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗台電源；全部開啟或全部關閉實驗台電源功能；定時預約實驗台電源開啟關閉功能。

12.6 APP 軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A 相有功功率、A 相無功功率、A 相功率因數、B 相有功功率、B 相無功功率、B 相功率因數、C 相有功功率、C 相無功功率、C 相功率因數、電網頻率

12.7 APP 軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、餘額不足報警開與關

12.8 APP 軟件可以給電表設備進行電量充值。

12.9 通過 APP 可以把設備分享給其他成員

12.10 APP 軟件的操作會實時的同步到電源管理終端

13、智能教學測控模塊（整個教室配置1套）

係統采用一體化設計（拒絕采用功能拚湊型），7 寸彩色中文觸控屏係統管理器，中文菜單式觸控操作界麵，人機對話友好。該係統集成示波器、任意函數波形發生器、PWM 脈衝發生器、模擬數據測量、故障模擬發生器、數字量輸入監測六大功能模塊。

14.工業 4.0 仿真實訓軟件（正版軟件）

軟件采用三維建模基於虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真

四、實訓項目

1、機電設備的裝配與調整項目

該裝置配置的機電設備部件、氣缸、直流電機、步進電機、伺服電機、傳感器等器件可完成下列機電設備組裝工作任務：

1.1 機械識圖與裝配工藝的編寫；

1.2 轉盤供料機構的裝配與調整；

1.3 托盤供料機構的裝配與調整；

1.4 十字滑台機構的裝配與調整；

1.5 皮帶輸送機的裝配與調整；

1.6 物件分揀機構的裝配與調整；

1.7 直角坐標機械手機構裝配與調整；

1.8 工業機器人單元的定位安裝調整；

1.9 旋轉機構的組裝與調整；

1.10 翻轉機構的組裝與調整；

1.11 伸縮式衝壓機構的裝配與調整；

1.12 轉塔衝壓機構的裝配與調整

1.13 智能立體倉庫機構的裝配與調整；

1.14 自動生產線設備組裝與調整。

2、氣動係統的安裝與調試項目：

該裝置配置的單出杆氣缸、氣動手爪、旋轉氣缸、氣動快換機構等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控製元件，可完成下列氣動技術的工作任務：

2.1 氣動方向控製回路的安裝與調試；

2.2 氣動速度控製回路的安裝與調試；

2.3 氣動擺動控製回路的安裝與調試；

2.4 氣動順序控製回路的安裝與調試；

2.5 氣動快換控製回路的安裝與調試；

2.6 氣動係統安裝與調試；

3、電氣控製電路的安裝與調試

該裝置配置的PLC可編程控製器控製、變頻器、步進電機和伺服電機驅動控製係統和指令開關、傳感器等，可完成下列電氣控製電路的安裝與調試工作任務：

3.1 供料單元控製電路的連接與調試；

3.2 十字滑台單元電路的連接與調試

3.3 變頻器驅動的輸送分揀控製電路的連接與調試；

3.4 步進電機驅動的輸送分揀控製電路的連接與調試；

3.5 直角坐標機械手電氣控製電路的連接與調試；

3.6 工業機器人單元控製電路的連接與調試；

3.7 工件旋轉單元控製電路的連接與調試；

3.8 工件翻轉單元控製電路的連接與調試；

3.9 工件伸縮衝壓單元控製電路的連接與調試；

3.10 工件轉塔衝壓單元控製電路的連接與調試；

3.11 智能立體倉庫單元電路的連接與調試；

3.12 視覺識別係統電路的連接與調試；

3.13 掃碼槍與 RFID 信息讀寫係統電路的連接與調試；

3.14 通用機電設備整機控製電路的連接與調試；

4、機電設備程序控製與調試項目

4.1 供料單元 PLC 控製程序編寫與調試；

4.2 十字滑台單元的 PLC 定位控製程序編寫與調試；

4.3 三相異步電機驅動的輸送分揀單元 PLC 控製編寫與調試；

4.4 步進電機驅動的輸送分揀 PLC 控製編寫與調試；

4.5 直角坐標機械手 PLC 控製程序編寫與調試；

4.6 工業機器人單元 PLC 控製程序編寫與調試；

4.7 工件旋轉單元 PLC 控製程序編寫與調試；

4.8 工件翻轉單元 PLC 控製程序編寫與調試；

4.9 工件伸縮衝壓單元 PLC 控製程序編寫與調試；

4.10 工件轉塔衝壓單元 PLC 控製程序編寫與調試；

4.11 立體倉庫單元 PLC 控製程序編寫與調試；

4.12 視覺識別係統流程編輯、PLC 程序編寫與調試；

4.13 掃碼槍與 RFID 信息讀寫係統 PLC 程序編寫與調試；

4.14 通用機電設備整機 PLC 控製程序編寫與調試；

5.機電設備安裝與調試實訓裝備用於考核或技能競賽，可考察的職業能力：

5.1 機械識圖能力；

5.2 機械構件的裝配與調整能力；

5.3 機電設備的安裝與調試能力；

5.4 電路安裝能力；

5.5 氣動係統的安裝與調試能力；

5.6 通用機電設備的控製程序的編寫與調試能力；

5.7 自動控製係統的安裝與調試能力
