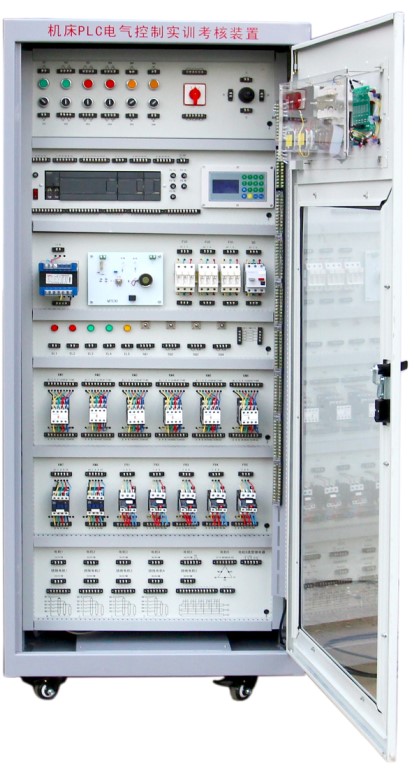

機床電氣實訓考核裝置包括M7210平麵磨床、M7210K平麵磨床、M1522A外圓磨床、C6230普通車床、C740-2普通車床、Z3130B搖臂鑽床、X62W萬能銑床、T158臥式鏜床、PDH電動葫蘆等機床電路。

一、概述:

    實訓考核裝置能夠開展多種常用機床電氣控製線路的PLC控製改造和維修，讓學生通過實踐訓練，掌握機床PLC控製和操作方法，可完成M7210平麵磨床、M7210K平麵磨床、M1522A外圓磨床、C6230普通車床、C740-2普通車床、Z3130B搖臂鑽床、X62W萬能銑床、T158臥式鏜床、PDH電動葫蘆等機床的PLC控製改造任務，實訓裝置由多個實訓模塊組成，配備智能考核單元和人機操作模塊，可對線路進行手動故障設置及自動故障設置；具有通訊接口，可以與上位機聯接，通過計算機可進行機床控製模擬仿真；也可以通過半實物連接接口，連接各種機床模型（用戶根據需要進行選配）。

    本實訓裝置適用於各院校的PLC培訓、實踐及維修電工技能培訓、考核。

二、特點:

1.櫃內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；

2.采用壓接端子接線工藝，整齊、美觀、可靠；

3.交流接觸器和熱繼電器均采用法國施耐德產品，接線端子和走線槽均采用進口產品；

4.裝置上配有智能考核單元模塊，並設有藍底背光液晶顯示屏及PVC輕觸鍵盤，使考核及信息管理方麵更加方便。

三、技術參數:

1.輸入電源：三相四線（或三相五線）～380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1800mm

4.實訓裝置容量：＜1kVA

四、主要配備:

1.櫃體

     櫃壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。櫃體側麵裝有總電源開關，後下側留有電源輸入線。

2.櫃門

     裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控製櫃的供電由急停按鈕和啟停開關控製，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。

3.電源控製係統

     電源控製係統由漏電保護開關（總電源開關）、電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控製係統可對設備電源進行通、斷控製，並為設備提供漏電、短路保護等安全措施。

     總電源開關是一個帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。

     電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的UUV、UVW、UWU線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。

啟動、停止及急停按鈕作為三相電源輸出控製。

4.人身安全保護體係

電流型漏電保護裝置：控製屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。

電壓型漏電保護器：對線路出現的漏電現象進行保護，使控製屏內的接觸器跳閘，切斷電源，並發出告警聲和指示。控製櫃設有專用接地端子。

5.開關按鈕操作模塊

     提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。

6.PLC主機模塊

     提供三菱FX1N-40MR-001型PLC主機， 24DI/16DO，PLC主機的輸入輸出端口已全部通過端子排引出到麵板，輸出點帶有短路及過載保護，並配備擴展模塊實驗區。

7.控製電器模塊（一）

     提供智答題器模塊，配有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤人機接口，可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作；與控製櫃側麵的故障箱結合使用，可以實現手動和自動兩種設故方式，並裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。

8.控製電器模塊（二）

     裝有直流接觸器、M7120充磁退磁模擬線路板、M7130K電磁吸盤模擬線路板、行程開關、十字開關等器件。

9.接觸器模塊（一）

     裝有接觸器等器件。

10.接觸器模塊（二）

    裝有接觸器、熱繼電器等器件，轉接端子排。

11.電機模塊

     各電動機的接線端都引到該麵板上，方便測量和接線。

(1)雙速異步電動機（帶速度繼電器）

(2)三相鼠籠異步電動機

五、實訓項目:

1.三相異步電動機的直接啟動控製

2.三相異步電動機接觸器點動控製

3.三相異步電動機接觸器自鎖控製

4.接觸器聯鎖的三相異步電動機正反轉控製

5.按鈕聯鎖的三相異步電動機接觸器正反轉控製

6.雙重聯鎖的三相異步電動機正反轉控製

7.工作台自動往返控製

8.三相異步電動機單向起動反接製動控製

9.三相異步電動機的順序控製

10.三相異步電動機的多地控製

11.接觸器控製雙速異步電機的控製電路

12.可程控製器的基本指令編程練習

13.PLC控製的三相鼠籠式異步電動機點動和自鎖

14.PLC控製的三相鼠籠式異步電動機帶延時正反轉

15.PLC控製的三相鼠籠式異步電動機聯鎖正反轉

16.PLC控製的三相鼠籠式異步電動機反接製動

17.PLC控製雙速異步電機的手動△/YY形切換控製

18.PLC控製雙速異步電機的自動△/YY形切換控製

19.PLC控製的三相鼠籠式異步電動機串電阻起動

20.PLC控製的自動往返

21.PLC控製的兩地啟動停止

22.PLC控製的三相鼠籠式異步電動機順序啟動

23.PLC控製的PDH電動葫蘆

24.PLC控製的C6140型普通車床

25.PLC控製的C650-2型普通車床

26.PLC控製的M7130K型平麵磨床

27.PLC控製的M1432A型萬能外圓磨床

28.PLC控製的X62W型萬能銑床

29.PLC控製的T68型臥式鏜床

30.PLC控製的Z3040B型搖臂鑽床

31.PLC控製的M7120型平麵磨床
