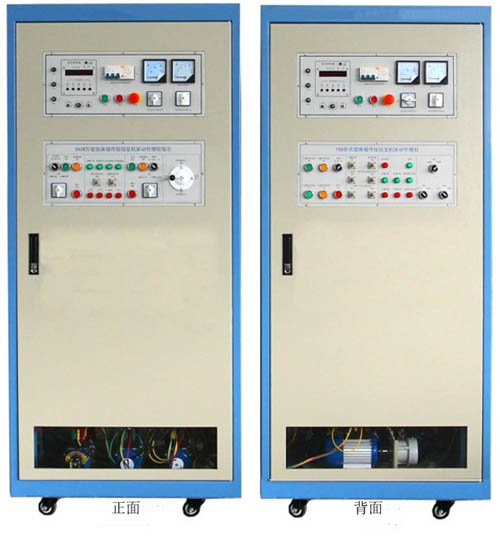

HY-76D型 機床電氣技能實訓考核鑒定裝置
(櫃式雙麵、二種機床)

一、概述
  本機床電氣技能考核實訓裝置,是為各職業院校的電氣類專業及社會電工考核,以及各市、縣維修電工、國家職業技術鑒定所(站)等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由於該裝置全部采用實際工業上應用電器,因而可靠性好、壽命長。裝置外形美觀,操作方便,直觀性強,不但可用於相關課程的課堂演示、實訓、實習,而且還可作為機床電氣控製線路維修技能的培訓。此外,它還能提供全方位真實的機床電氣故障排除的技能訓練,有效地提高學生對機床設備的維修技能。

二、特點
1 、本裝置采用標準配電櫃為主體櫃,充分利用該櫃雙麵空間位置,每一麵分別設有一台銑床和一台車床,其配電櫃將四種機床電氣線路合為一體,因而具有占地麵積小、外形美觀、經濟效益高等特點。
2 、直觀性強,通過操作可熟悉機床的電氣控製線路的原理和特點。
3 、技能培訓用的控製線路和經特殊設計的電機,可模擬各種實際機床的電氣線路,也可滿足機床的電氣故障分析及排除的訓練要求。
4 、通過一隻轉換開關就能實現兩種機床電路的切換,方便快捷。
5 、可以人為的設置故障點,隻要通過開關切換就可設置。
6 、配電櫃設有電壓型漏電保護器和電流型漏電保護器,以確保操作者的安全。此外,還設有定時器兼報警記錄儀(服務管理器),為學員的考核提供了一個統一的標準。
三、機床電氣技能培訓考核櫃的技術參數
1 、輸入電壓:三相四線~ 380V±10% 50Hz
2 、工作環境:環境溫度範圍為 -5℃ ~ + 40℃ ,相對濕度< 85% ( 25℃ )
3 、裝置容量:< 1.5KVA
4 、外形尺寸: 800mm × 600mm × 1500mm
5 、設備重量: 200kg
四、裝置主要由以下幾個部分組成
1 、控製櫃門
在控製櫃門麵上,裝有一隻交流電壓表、一隻交流電流表、定時兼報警記錄儀、電壓指示切換開關;啟動、停止、急停按鈕。 X62W 萬能銑床和 C6140 普通車床的操作按鈕和動作指示以及兩種機床電路的切換開關;
通過電壓指示切換開關,在電壓表上分別能指示電網的 U UV 、 U VW 、 U WU 線電壓值;交流電流表用來監視負載的大小;
定時器兼報警記錄儀(服務管理器),平時作為時鍾使用,具有設定實訓時間、定時報警、切斷電源等功能。此外,還可以自動記錄由操作錯誤而造成的漏電告警次數,為學生實訓技能的考核提供了一個統一的標準。
2 、控製櫃主體
控製櫃分四個部分
第一部分為 X62W 萬能銑床的電氣線路部分,在該麵板上裝有 X62W 銑床所有的元器件;
第二部分為故障設置箱,故障箱蓋上印有兩種機床的電氣原理圖,故障箱內設有 32 個故障開關其中 X62 設有 29 個故障點、 C6140 設有 19 個故障點,故障箱門配有鑰匙,便於管理和考核;
第三部分為 C6140 普通車床的電氣線路部分,在該麵板上裝有 C6140 車床所有的元器件;
第四部分為電機麵板,共有三台電機,它們分別用來模擬實際機床各種運動部分的動作,電機和速度繼電器的線頭全部用柱子引到麵板上,方便測試。
五、完成的實訓項目
1 、認識低壓電氣的結構
2 、 C6140 普通車床電氣控製培訓
3 、 C6140 普通車床電氣線路排故考核
4 、 X62W 萬能銑床電氣控製培訓
5 、 X62W 萬能銑床電氣線路排故考核
6 、通過操作機床,掌握常用機床的操作方法
