一、概述
本裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控製的教學、考核而研製的實訓設備。全用於課堂演示、機床電氣控製原理性操作及實訓實習考核。裝置通過方便地更換掛箱可分別考核四種機床電路,利用率高、減少資金投入,每個掛箱設置獨立的故障設置盒,操作方便。由於設備均采用工業上通用的電器,因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能,並克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。
二、適用範圍
通過更換掛箱能完成以下四種機床電路的實訓考核:
1 、 Z35 型搖臂鑽床電氣技能實訓考核
2 、 M7120 型平麵磨床電路技能實訓考核
3 、電動葫蘆電路技能實訓考核
4 、 CW6163 普通車床電路技能實訓考核
每個電路均設有 17-25 個故障點,通過掛箱上的故障設置盒隨機設計故障點。
三、特點
1 、一台裝置能完成四種機床電路的實訓考核,經濟效益顯著。
2 、設有電壓型和電流型保護器,能確保操作者人身安全,還設有實驗管理器,可設定實訓時間,定時報警且切斷電源。為學員的考核提供一個統一的標準。
3 、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路,一旦發生即切斷電源且告警,故障排除按下複位按鈕後才能重新啟動電源,確保設備安全。
四、技術性能
1 、輸入電源:三相四線~ 380V±10% 50Hz
2 、溫度: -5℃ ~ + 40℃ ,相對濕度< 85% ( 25℃ )
3 、裝置容量:< 1.5KVA
4 、外形尺寸: 1500mm × 750mm × 1400mm
五、裝置的構成及功能

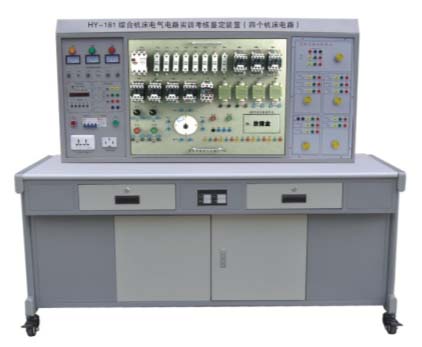

裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
(一)實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金麵板
1 、主控功能板
( 1 ) 三相四線電源輸入,通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
( 2 ) 設有 450V 指針式交流電壓表三隻,指示電源輸入的三相電源電壓,並有三隻指示燈指示實訓台與外部電源的通斷。
( 3 )三相四線電源輸出,具有單片機全程監控相間、線間過載或短路自動切斷總電源,且設有報警與複位功能。
( 4 )實驗管理器:具有設定實訓時間,定時報警、切斷電源等功能。
( 5 )設有 380V 和 220V 插座,為外部儀器提供工作電源。
2 、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機,電機所有的接線口都已引到麵板上,通過專用安全導線與實訓考核電路掛箱連接。
