機床電氣實訓考核裝置
當前位置: 首頁 > 產品展示 > 機床電氣實訓考核裝置
02162273926
產品展示
一、概述

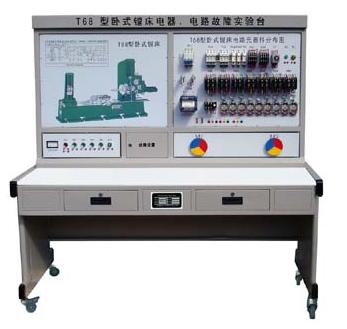

“HY-T68 型臥式鏜床實訓及技能考核裝置 ” 是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控製內容的教學、考核而研製實驗設備。可用於課堂演示、機床電氣控製原理性操作及實驗實習。由於設備均(jun1)采用實際電器,所以可作為社會電工類職業培訓中機床電氣維修方麵的實習設備,同時也是職業資格培訓考核中選用的設備。提高學生的動手能力,並克服以往隻能在實際設備上進行教學,費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備,達到了耗資少、教學效果的目的。
二、適用範圍
本裝置適用於 T68 型臥式鏜床電氣控製的模擬與 T68 型臥式鏜床電氣故障排除的技能考核。
三、技術性能
1 、 輸入電源:三相四線(~ 380V±10% 50Hz )
2 、 工作環境:溫度 -10℃ ~ + 40℃ 相對濕度< 85%( 25℃ ) 海拔 < 4000m
3 、 裝置容量:< 1KVA
4 、 外形尺寸: 1410mm × 725mm × 1535mm
四、裝置的基本裝備
1 、電源控製麵板(鋁質麵板)
( 1 )交流電源(帶有漏電保護措施)
提供三相交流電源( 380V )
( 2 )人身安全保護體係
屏上裝有電壓型漏電保護裝置,控製屏內或強電輸出若有漏電現象,即告警並切斷電源,確保實驗進程安全。屏上裝有一套電流型漏電保護器,控製屏若有漏電現象,漏電流超過一定值,即切斷電源。
2 、主令控製及圖示板(鋁質麵板)
麵板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊麵板上進行,指示燈可以指示機床的相應動作。
麵板上印有 T68 型臥式鏜床立體示意圖,可以很直觀地看出 T68 型臥式鏜床的外形輪廓。
3 、元器件安裝板
麵板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件,這些元器件直接安裝在麵板表麵,可以很直觀的觀看它們的動作情況。
4 、三相異步電動機
3 隻 380V 三相鼠籠異步電動機,分別用作主軸電動機(雙速)和快速移動電動機。
5 、故障開關箱
設有 32 個開關,其中 1 到 23 用於故障設置; 24 到 32 保留。
6 、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構,桌麵為防火、防水、耐磨高密度板,結構堅固,形狀似長方體結構,造型美觀大方;設有兩個大抽屜,用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗桌底還設有四個方向輪和四個固定調節機構,便於移動和固定,有利於實驗室布局。
五、實驗項目及主要內容
1 、學生熟悉常用低壓電器的機構、原理;
2 、在電氣原理圖模式下,學生借助原理分析,通過測量找出故障點在某條線路上;
3 、提高學生的動手能力的技能操作水平;
4 、通過對機床故障排除,完成機床常見故障的排除;
5 、可以設置故障點做為維修電工的技能考核台。
