一、概述

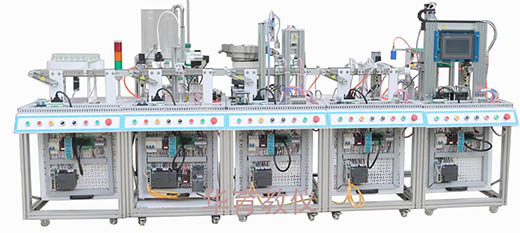

1.模擬工業藥劑生產裝配流程,共包含5個工作站,可單站、可組合靈活搭配;模塊化的設計,可以模塊裝調,位置靈活調整,每站各有一套PLC控製係統獨立控製,在單個培訓完成以後,又可以將相鄰的兩站連在一起,學習複雜係統的設計、安裝、編程、調試和整機運行。
2.操作者不但在實習、工作中培養、訓練了機械裝調、電氣管路連接、程序設計、過程控製技術、傳感器應用、計算機應用、檢修排故、觸摸屏組態、步進驅動控製等機電專業技能,同時也體驗到職業素養中的社會能力與方法能力。該設備技術涵蓋麵廣,是機電一體化專業教學實習、技能鑒定和技能競賽的絕佳載體。
二、技術參數:
1.輸入電源:三相五線AC380V±10% 50Hz和單相三線AC220V±10% 50Hz
2.裝置容量:<1.5kVA
3.設備整體尺寸:3600mm×720mm×1500mm(長*寬*高)(含電腦桌)
三、設備構成:
1.執行機構采用鋁板精加工後組裝而成,表麵噴砂後陽極氧化,既防腐蝕又美觀大方,包含開始、複位、手/自動、單/聯控、停止、急停等執行器件。
2.電氣網孔板斜裝於實驗桌正下方,可很方便地拆卸與安裝。掛板上裝有PLC、變頻器等電器元件,統一由電纜線及快速插頭與實訓桌上的執行機構連接。
3.放料站:主要由主機、流水線、電機、傳感器、供料轉盤、電氣網孔板等組成。
4.灌裝站:主要由主機、流水線、儲水箱、液位水箱、水泵、定量泵、液位傳感器、加水機構、通訊接口板、電氣網孔板、傳感器、電磁閥及氣缸組成。
5.加蓋擰蓋站:主要由主機、流水線、瓶蓋送料機構、加蓋機構、擰蓋機構、通訊接口板、電氣網孔板、傳感器、電磁閥及氣缸組成。
6.檢測分揀站:主要由主機、流水線、液位檢測機構、通訊接口板、電氣網孔板、傳感器、電磁閥及氣缸組成。
7.成品入倉站:主要由主機、絲杆機構、步進係統、機械手機構、物料吸盤、倉體、通訊接口板、電氣網孔板、傳感器及電磁閥組成。
四、實訓項目:
1、了解傳感器的應用
2、觀察氣動元件的應用
3、掌握PLC控製技術
4、編程實訓:
1)係統故障檢測
2)工件上料程序控製
3)工件灌裝程序控製
4)工件加蓋擰蓋程序控製
5)工件檢測分揀程序控製
6)工件分類入庫程序控製
7)工件舵機程序程序控製
8)多工作工位程序控製
9)工作單元聯網程序控製
10)步進電機驅動控製
11)機械手搬運控製
12)成廢品分揀控製
13)變頻調速控製
14)傳輸帶控製等
15)電氣控製係統安裝調試
16)機械係統安裝調試
17)電機驅動調試
18)係統維護和故障檢測技術
