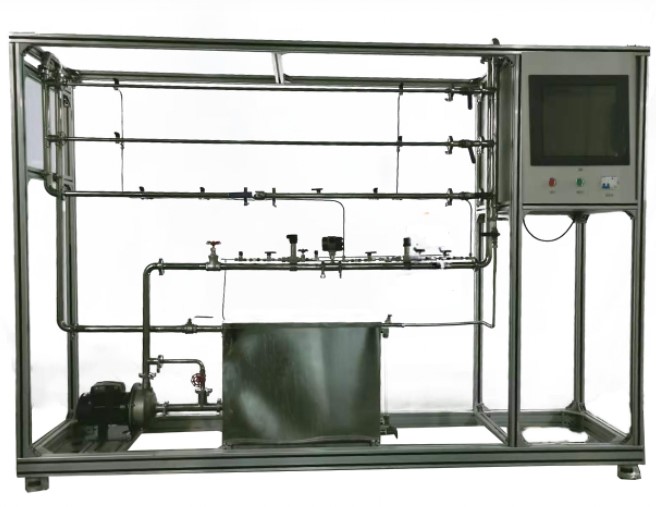

HYHGLZ-1流體流動阻力實驗裝置

一、裝置特點
1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。
2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
4、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。
5、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用差壓傳感器測量，工藝美觀，操作方便。
6、整套係統采用標準工業儀表控製係統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平台。
7、裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1、學習直管摩擦阻力△Pf、直管摩擦係數λ的測定方法。
2、掌握不同流量下摩擦係數λ與雷諾數Re之間關係及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關係曲線。
3、測定湍流狀態下流體流經閥門時的局部阻力係數。
4、采用四點測壓法精確測定局部阻力。
5、全觸摸集成化控製，高穩定數據傳輸，硬件加密。
三、設計參數
流體阻力：
光滑管：雷諾數：500～30000，液體流量：20～1600 L/h，壓差範圍：1～100KPa。常溫、常壓操作。
粗糙管：雷諾數：500～30000，液體流量：20～1600L/h，壓差範圍：5～150KPa。常溫、常壓操作。
閥門局部阻力：雷諾數：2000～15000，液體流量：100～1600 L/h，壓差範圍：10～150KPa。常溫、常壓操作。
四、主要設備
1、粗管測量段：304不鏽鋼光滑管，管內徑d—12mm，管長1500mm
2、細管測量段：304不鏽鋼粗糙管，管內徑d—10mm， 1500mm
3、局部阻力： 304不鏽鋼局部管，管內徑d—20mm，1500mm，上裝閥門一個
4、渦輪流量傳感器：量程0.1-2 m3//h，分辨率0.001 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。
5、壓差傳感器：壓差範圍：0～150KPa，分辨率0.01 KPa，4-20mA輸出數字顯示，壓力檢測機構。
6、循環水箱：容積約80L，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
7、管路：304衛生級不鏽鋼材質，采用不鏽鋼快裝活接與管路連接。
8、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。
9、304不鏽鋼離心泵：功率550W，最大流量6 m3/h。
10、電器：接觸器、開關、漏電保護空氣開關。
11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。
12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
14、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控製。
15、額定電壓：220V，總功率：1.0kW。
16、外形尺寸：2400×580×1800mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪.
17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生
工程化理念。
18、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
四、實驗物料：
水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。
五、電氣控製單元
1、控製箱；
2、渦輪流量計
3、壓差傳感器
4、PT100鉑電阻
5、觸摸屏7寸
