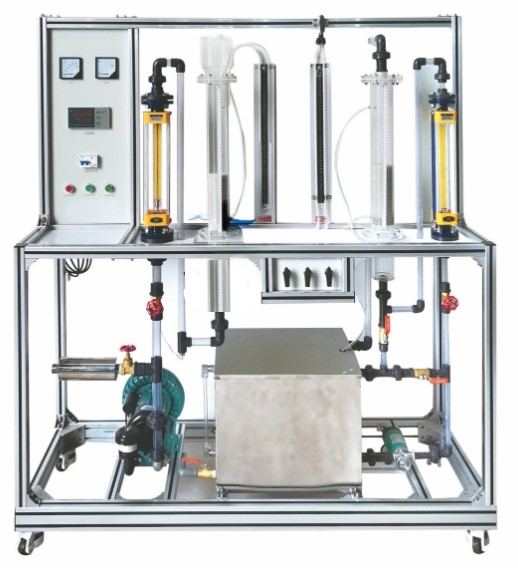

HYHGLT-1固體流態化演示實驗裝置

一、裝置特點
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。
3、本實驗裝置床體部分采用全透明優質有機玻璃製作，實驗現象清晰，方便學生觀察。
4、本實驗裝置聚式和散式流態化現象直觀、穩定，具有良好的實驗效果。
5、裝置設計可360度觀察，實現全方位教學與實驗。

二、設備構成及規格
1、鼓風機：旋渦氣泵,功率 370W。
2、水泵為不鏽鋼增壓泵，功率260W。
3、流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化範圍可達550mm，床體上標有刻度。
4、流體發布器及顆粒支撐板，40目不鏽鋼。
5、床體顆粒填充物為粒徑徑0.8mm玻璃珠，球形度0.9。
6、流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。
7、壓差測量：氣體床層壓差測量采用倒U型壓差計，液體床層壓差測量采用U型壓差計。
8、溫度測量與控製係統：含溫度傳感器、溫度儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不鏽鋼探頭,數字顯示，精度等級±0.1%；溫度儀表：輸入采用數字校正係統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品已獲第三方權威機構檢測獲得CE認證標誌。
9、水箱：容積約90L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
10、空氣緩衝罐：304不鏽鋼製作，對空氣進行緩衝穩壓後輸入床體。
11、管路：透明材質，壁厚≥2.0mm。
12、接觸器、開關、漏電保護空氣開關。
13、儀表櫃：測控、電器設備在實驗架上。
14、外形尺寸：1600×550×1800mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生
工程化理念。
三、基本功能及實驗物料：
水：裝置自帶水箱，連接自來水。實驗時經水泵進入流化床後循環使用。
電：電壓AC220V，功率1kW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自低噪聲風機（自帶氣源）。
實驗物料：石英砂，外配設備：無
四、技術參數
常壓、常溫操作。
流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。
液體流量：40-400L/h。
氣體流量：2.5-25 m3/h。
五、實驗功能
1、觀察聚式和散式流化實驗現象及它們間的區別。
2、掌握流體通過顆粒床層流動特性的測量方法。
3、測定床層的堆積密度和空隙率。
4、分別測定氣床和水床的流化曲線和臨界流化速度。
