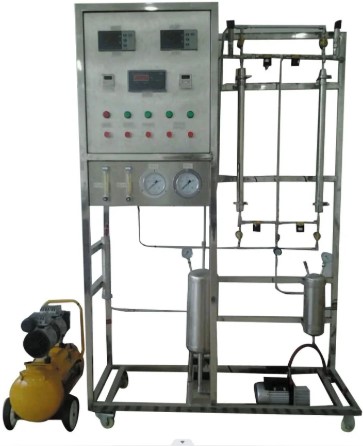

HYHGXF-1變壓吸附實驗裝置

一、主要配置

吸附塔、吸附劑、幹燥器、油水分離器、空壓機、真空泵、緩衝罐、壓力表、流量計、氣體分析儀、不鏽鋼管路、閥門、中央處理器、觸摸屏、高品質鋁合金型材框架。

二、實驗功能

1、理解吸附理論、掌握所學理論知識，並與實踐相結合。

2、掌握吸附中變壓吸附的應用，了解變壓吸附設備，並學會設備的操作。

3、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關係。

4、了解和掌握分子篩變壓吸附提純氧氣，以及其它混合氣體分離提純的原理。

三、實驗室設施

電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自空壓機（自帶氣源）。

實驗物料：空氣。常壓操作，溫度：<50℃。

四、技術參數

1、吸附塔：管徑Φ38mm，管長750mm，304不鏽鋼材質，兩端快裝卡套連接方便填裝吸附劑。吸附塔入口段裝有氣體吸濕和幹燥器。

2、無油靜音空壓機：功率550W，排氣量36L/min，額定排氣壓力0.7MPa。

3、真空泵：旋片式真空泵  抽速: ≥2L/s, 轉速: 2800r/min，功率: 250W。

4、氣體轉子流量計：0.1-1L/min和25-250ml/h，根據產氣量選配。

5、吸附劑：食品級高純度碳分子篩，顆粒規格：1.0mm。可選擇不同吸附劑，進行變壓吸附富氧和製氮操作。

6、氣體濃度分析儀：防爆式氣體濃度傳感器，量程0~100%，最小檢測量：0.01％，輸出信號4-20mA，DC24V供電，RS-485通訊。

7、三位五通電磁閥：DC24V供電，實現吸附解吸交替切換進行。

8、壓力顯示：壓力傳感器，量程-0.1-0.6MPa，精度0.5級，數量2個。

9、塔體、管路、管件及閥門均為304衛生級不鏽鋼。

10、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

11、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

12、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

13、顯示終端:采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控製。實現壓力、溫度、含氧量，吸附時間的顯示， 以及閥門調節、吸附時間控製等操作，實現整個變壓吸附係統的全自動控製。

14、外形尺寸：1500×550×1800mm，外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

16、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
