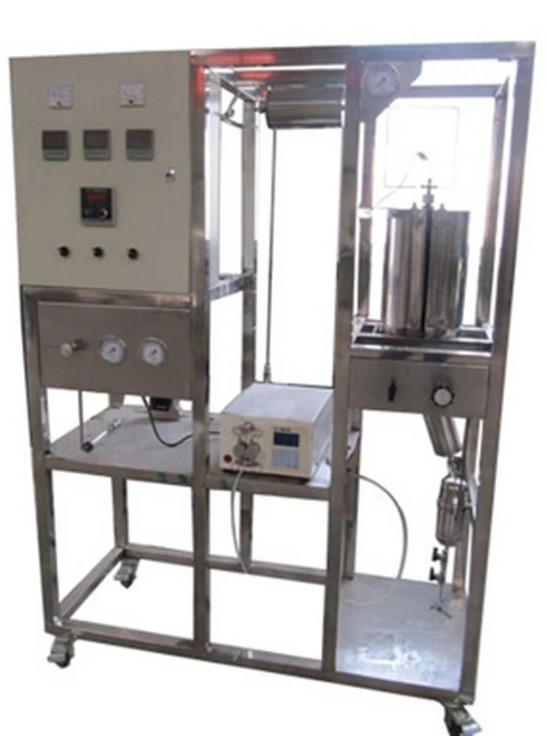

HYHGYC-1乙醇常壓催化實驗裝置

一、主要配置

開啟式管式爐、溫度傳感器、程序溫控儀、石英反應管、質量流量計、預熱器、計量泵、壓力表、閥門、控製櫃、不鏽鋼支架。

二、裝置功能

1、乙醇常壓催化實驗。

2、了解掌握乙醇常壓催化實驗的操作流程及原理。

三、實驗室設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率1.5KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：乙醇

四、技術參數

1、工作壓力：<0.5MPa。

2、2 路氣體管路，氣體質量流量控製器控製氣體流量，流量規格：200SCCM，Nz標定，準確度：±1%F.S。

3、Φ260*350mm開啟式電阻絲加熱爐，加熱功率1.5KW，加熱形式：碳化矽爐+金屬內襯，最高溫度800℃。

4、控溫儀表：人工智能型儀表，精度FS≤0.2%

石英反應管，Φ10*500mm，催化劑裝填量：1-10ml。

預熱器：功率500W，304不鏽鋼材質。內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力:常壓。

7、鼓泡罐：容積1.0L，304不鏽鋼材質。

8、正泰電器：接觸器、開關、漏電保護空氣開關。

9、各項操作及溫度、壓力、流量的顯示、調節、控製全在控製屏麵板進行。

10、框架為304不鏽鋼，結構緊湊，外形美觀，流程簡單，操作方便。

11、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。
