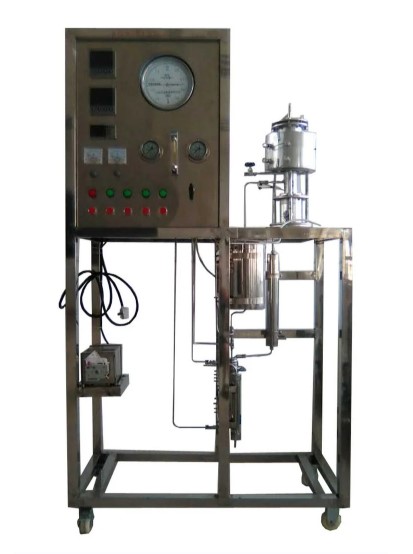

HYHGWD-1內循環無梯度反應裝置

一、主要配置

反應器、溫控儀、微量進料泵、壓力表、不鏽鋼管路、閥門、流量計、不鏽鋼支架、不鏽鋼控製屏等。

二、實驗項目

1、該裝置適用於加氫、脫氫、裂化、合成等反應過程

2、乙醇脫水製乙烯反應動力學測定等。

三、實驗室設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率3.0KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：乙醇

四、技術參數

1、反應器采用304不鏽鋼製造，催化劑裝量為5ml，床層內插Φ1mm熱電偶。反應管采用磁力密封，可調式攪拌電機，攪拌轉速0-300r/min。

2、反應器加熱爐：φ250×150mm，開啟式，加熱功率2KW，加熱形式：碳化矽爐管+金屬內襯，最高使用溫度，600℃。

3、反應器溫度由宇電AI智能儀表控製，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應後氣體用常壓六通閥取樣分析。

4、液體進料采用微量進料泵，液體經過預熱器加熱後，和氣體混合進入到反應器內。

5、最高使用溫度：600℃；使用壓力：0~0.2MPa；液體進料量：0.01-9.99ml/min。

6、最大進氣量：500ml/min或按用戶要求配置；

催化劑最大裝填量：5ml；可實現乙醇氣相脫水製乙烯動力學測定。

7、外形尺寸：1200×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。
