HY-QC502B整車電器接線考核實訓台（一）產品簡介本產品分為上中下三部分，上部為積木式掛箱安裝區域，中部為控製區域，下部為設備儲存區域。設備選用桑塔納200

HY-QC502B整車電器接線考核實訓台

（一）產品簡介

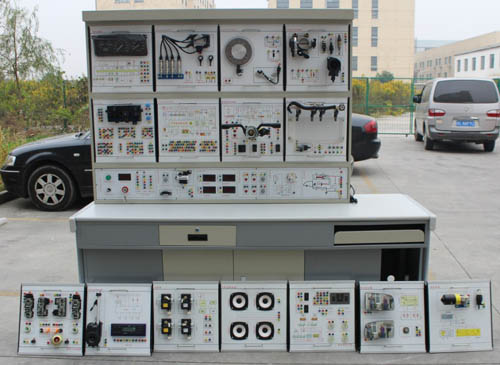

本產品分為上中下三部分，上部為積木式掛箱安裝區域，中部為控製區域，下部為設備儲存區域。

設備選用桑塔納2000全車電器係統材料為基礎製作，接線演示全車電器係統的工作過程；本示教板功能齊全、操作方便、安全可靠。

(二）結構組成
1、選用全車全新電器元件製作，展示電器元件的工作原理和電器元件的結構；全車電器係統包括全車電路所有係統的15個模塊。
1、儀表係統實訓模塊；
2、點火係統實訓模塊；
3、曲軸位置、相位實訓模塊；
4、各種傳感器器實訓模塊；
5、中央線路板實訓模塊；
6、電控單元輸出實訓模塊；
7、各種控製開關實訓模塊；
8、燃油噴施係統實訓模塊；
9、燈光照明係統實訓模塊；
10、音響係統實訓模塊；
11、中控防盜係統實訓模塊；
12、揚聲器實訓台模塊；
13、車窗控製實訓模塊；
14、後視鏡控製實訓模塊；
15、雨刮係統係統實訓模塊；
（三）實訓功能特點
每個功能模塊可單獨使用，可單獨講解工作原理及工作過程，每個模塊上麵帶有原理圖，配合工作原理圖，起到識圖，讀圖的教學目的。模塊上每個元器件均為原車的真實配件，並用特殊材料固定，使其牢靠不會脫落，每個模塊上部的原理圖必須是高清UV噴塗工藝，不掉色。每個模塊的電路原理圖的節點處，均（jun1）設有連線接線柱，根據實際操作中的各種情況，連接不同的線路。如:課件講到節氣門傳感器，那麽我們就先把傳感器的電路連接成功，其他的執行器暫時不接。模塊上設有操作開關，根據具體課件情況，接通相應的開關。模塊上帶有LED指示燈，實時掌握各種元器件的工作情況。每個模塊不僅可以單獨使用，同時又可以實現整體的連線實訓使用。操作台上帶有固定的控製台，控製台上部帶有所以各個模塊的所需的各種功能，如電源管理係統、傳感器的信號數顯表、各個係統的控製開關，以及診斷係統。
（四）設備工藝特點
示教板麵板采用平板激光UV技術，顏色鮮豔，線條清晰，耐油汙，耐高溫，防潮，易於清潔。麵板上各個電子模塊都有各自相應的位置，且帶有與模塊相同的接線端子。供學員接線實習。數顯表具有相應的接線柱，可接線為發動機電控單元的傳感器信號，實時觀察信號的變化。帶有220v電動機，提供發電機的充電動力源，學員可接線實訓充電係統。大容量郵箱，提供電控單元的噴油實訓。帶有可調轉速的脈衝信號裝置，可模擬發電機專屬調節。可以在每個電器插接模塊上進行接線練習，使每個電器模塊獨立工作，也可以將電器係統的元件進行接線訓練，使整個電器係統一起工作；能夠使學生方便直觀得在每個電器插接模塊上進行接線練習，每個接線端子配有與原車線路圖相同的針腳號碼標牌方便識別。設備下部為國標鋼材，一次向衝壓而成，並高溫噴塗處理。美觀大方。台麵為3cm厚度的高級桌麵，用於放置實訓材料。台麵下部帶有2個抽屜，用於放置連接線及檢測工具等實訓材料。下部左部箱櫃是儲存設備的箱櫃，右側為設備的主要電器工作區域，內部包含兩相電動機，發電機，起動機，燃油箱，蓄電池等。注意煙花，不要隨意進入箱櫃。設備的底部帶有萬向腳輪，方便移動教學。
9、實訓台配備相應多種顏色的插接線束和相應的附件，配有相應的電路圖和實驗手冊。
10、配置：全車電器係統各個電器模塊，和控製單元。
三、操作實訓項目；
1、燈光係統的元件了解認識，燈光係統的接線實訓及工作原理。
2、雨刮係統的元件了解認識。雨刮係統的接線實訓及工作原理。
3、儀表係統的元件了解認識。雨刮係統的接線實訓及工作原理。
4、音箱係統的元件了解認識。雨刮係統的接線實訓及工作原理。
5、充電係統的元件了解認識。充電係統的接線實訓及工作原理。
6、起動係統的元件了解認識，起動係統的接線實訓及工作原理。
7、電控係統的元件了解認識。電控係統的接線實訓及工作原理。
8、中控係統的元件了解認識，中控係統的接線實訓及工作原理。
9、車窗係統的元件了解認識，車窗係統的接線實訓及工作原理。
10、電動後視鏡係統的元件了解認識，電動後視鏡係統接線實訓。
（四）技術參數
外形尺寸：1700mm×700mm×1900mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；

電機：220V/750W
