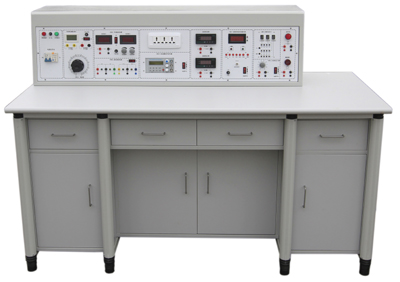

HY-XN03新能源汽車電工電子實訓台
1、通過電工電子基本原件與電路，實現電工電子基礎知識教學。帶有信號發生器、雙路示波器、0-14V直流輸出電壓端子、220V交流輸出電壓插座、數字萬用表。
2、台架由三個模塊組成，分別為電工電子基礎模塊，控製電路模塊，線束插頭插接練習模塊組成。
3、電工電子基本模塊，可以進行基本元件認知與測量，包括電阻、二極管、三極管、電容、電感等，可在元件接頭測量元件數值。
4、控製電路模塊，元件包括繼電器、開關、發電機、起動機、逆變模組等實物，學生可進行自主連線，並測量線路信號。
5、插頭插接模塊包括各種插接頭，如電池包母線插頭，控製器插頭等帶鎖止功能的插頭。
6、台架內置工具箱，工具箱內具有萬用表，小型示波器等檢測工具。
7、配置多種實用的測量測試儀表，包括函數發生器、示波器、萬用表，及電工電子常用工具。
8、台架所配置電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便。
二、技術性能
1、輸入電源：單相三線~220V±10% 50Hz
2、工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
3、裝置容量：≤700VA
4、外形尺寸：1600mm*700mm*1600mm
5、安全保護：具有漏電壓和漏電流保護、過載保護等功能，安全符合國家相關標準
三、基本配置及功能
1、實訓裝置由實訓台、電源控製屏、實訓模塊、實訓工具等組成。
2、實訓台采用40*40工業鋁合金框架結構，在電源控製屏上方可掛放電工電子實訓掛箱，實訓台下方設有四個帶刹車的萬向輪，便於移動和固定。
3、電源控製屏，電源控製屏為鐵質黑色烤漆結構。主要由低壓交流電源、直流可調穩壓電源、直流開關穩壓電源、各種測試儀表等組成，方便實訓考核。具體功能如下：
1）直流可調穩壓電源，0.0~30V/2A、±5V/2A固定輸出，具有過載、短路軟保護功能，設有兩個三位半數顯指示，分別指示當前輸出的電壓值和電流值。
2）直流開關穩壓電源±12V/2A、±5V/2A固定輸出，具有短路、過流保護及自動恢複功能。
3）低壓交流電源3~24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20v、24V七檔可調，輸出端具有短路保護、過載保護及自動複位功能。
4）提供兩組接線柱和接線端子轉接口單元，實訓操作方便。
5）提供3路AC220V電源插座接口，可為外配儀器設備提供工作源。
4、函數發生器可以輸出正弦波、方波、三角波、升鋸齒波、降鋸齒波、脈衝波、階梯波等常用波形信號；帶20DB、40DB衰減功能；具有最大可達900秒的線性掃頻和對數掃頻功能。
5、雙蹤示波器：帶寬：50MHZ；通道：雙通道；實時采樣率：500MSa/S；儲存深度：32kpts
垂直靈敏度：2MV-10V/DIV；觸發源：CH1、CH2、EXT、EXT/5.AC Line；內部存儲：2組參考波形；屏幕：7英寸TFT-LCD顯示器，分辨率800*480；淨重：2.5KG。
6、實訓模塊：
1）電工電子常用元件模塊*1，包含常用的電阻、電容、電感、二極管、三極管等基本元件。
2）控製電路模塊*2，包含繼電器、開關、發電機、起動機、逆變模組等實物，學生可進行自主連線，並測量線路信號。
3）線束插頭插接練習模塊*1，包含多種常用的對接插頭，自鎖插頭，防反插插接頭等。
7、配套工具：
數字式萬用表、元件盒、剝線鉗、斜口鉗、小十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、工具箱等常用工具。
四、實訓項目
1、線束插頭拔插練習
2、電工電子元件認知與測量；
3、基本線路特性；
4、測量工具使用；
5、繼電器、逆變器等工作線路原理與測量
