一、產品簡介

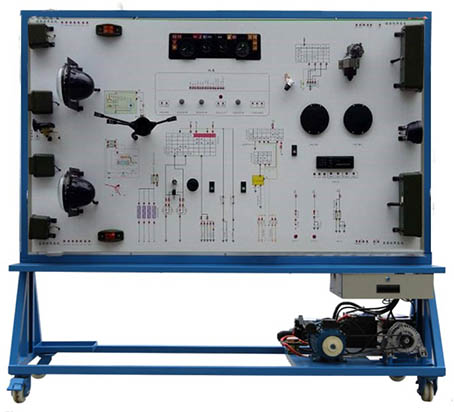

豪濼全車電路電氣實訓台采用全新豪濼自卸牽引柴油汽車電氣實物部件為基礎，展示全車電器係統的結構組成和工作過程。適用於職業院校、部隊院校及特種單位的培訓機構。能夠滿足對全車電器係統的理論和實踐相結合的教學培訓需要。本實訓台功能齊全、操作方便、安全可靠。


二、結構組成

汽車部件包含：燈光係統、儀表係統、起動係統、充電係統、轉向信號係統、喇叭、空調係統、室內燈係統、門控燈、雨刮係統、音響係統等。

設備台架包含：一體式設備框架，數據檢測區，實物安裝區、設備故障設置區、工作台、一體式工具箱、充電驅動電機、蓄電池、電源總開關等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。

三、實訓項目：

燈光係統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

儀表係統零部件認知、結構組成、線路測量故障診斷與排除、、拆裝等實訓

起動係統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓、

充電係統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

信號及喇叭零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

雨刮係統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

音響係統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓

四、能特點：

1、動態運行功能：操作各個係統開關，各個係統均可正常工作，包含所有全車電器及電控係統。各單元可以獨立或整體工作，控製各個係統的故障開關可實現各個係統的故障設置，使真實的故障再現，提供考核操作。

2.顯示功能：

儀表顯示單元，實時顯示發動機的各項數據，包含燃油顯示、氣壓顯示，發電機的充電顯示等。LED燈實時顯示執行器的工作狀態。

3.檢測功能：

檢測控製台麵板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

4.故障設置功能：

故障設置係統，在台架的隱秘處，設有故障設置係統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

5.識圖功能：

控製麵板采用優質鋁塑板為麵板，麵板繪有高清晰度係統彩色電路原理圖（與原廠電路圖相對應），為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。

6.安全防護功能：

蓄電池與電器用電設備之間安裝總電源開關，在台架不使用時，斷開開關，可以保護設備和蓄電池。

五、產品工藝

台架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴塗，使其表麵光滑亮麗，耐油汙，易清潔。

上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表麵無焊點。背部為三開門設計，可以全部打開，方便維修維護。

大麵積工作台，台麵為2040*300mm，可以放置教學資料，測量工具、診斷設備等。

工具箱為工作台下麵，帶有鑰匙可上鎖，方便檢修工具管理。

驅動電機為220V電源，用來驅動發電機，完成充電係統的實訓科目，帶有漏電保護器，保證教學安全。
