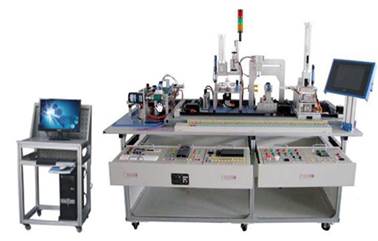

HY-GJD06自動生產線拆裝與調試實訓裝置

一、係統概述:
自動生產線拆裝與調試實訓裝置是一種典型的機電一體化產品,是為職業院校、職業教育培訓機構而研製的,它適合機電一體、自動化等相關專業的教學和培訓。該裝置采用型材結構,其上安裝有井式供料、切削加工、多工位裝配、氣動機械手搬運、皮帶傳送分揀等工作站及相應的電源模塊、按鈕模塊、PLC模塊、變頻器及交流電機模塊、步進電機驅動模塊、伺服電機驅動模塊和各種工業傳感器等控製檢測單元。在接近工業生產製造現場基礎上,強化自動化生產線的安裝與調試能力。

自動生產線拆裝與調試實訓裝置

二、係統特點:
實訓裝置貼近工業現場要求,是典型的自動生產線,設備從選材、工藝、流程、結構、控製等各方麵應從實際工業現場出發,考慮工學結合要求,融合機械、電氣、氣動、傳感器、交流電機變頻調速、步進電機驅動控製、伺服電機驅動控製、PLC控製及工業通信網絡等多種技術,能開展任務驅動的項目教學法,采用PLC工業網絡通信技術實現係統聯動,能真實再現工業自動生產線中的供料、檢測、搬運、切削加工、裝配、輸送、分揀過程。
整體結構采用開放式和拆裝式,具有明顯的動手拆裝實訓功能,可以拆裝到各零部件及每顆細小的螺絲,能很好的服務於項目實訓教學;能根據不同的任務進行更換組合模塊,具有很強的可重組性,使教學或競賽時可方便的選擇需要的模塊。
係統用於考核或技能競賽時,可考察的職業能力有:
1、機械零部件的裝配與調整能力
2、機電設備的安裝與調試能力
3、工業現場控製係統電路安裝接線能力
4、氣動控製係統的安裝與調試能力
5、機電一體化設備的控製程序的編寫能力
6、自動控製係統的安裝與調試能力
7、PLC工業現場總線網絡的安裝、編程與調試能力
三、技術性能
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~40℃ 相對濕度≤85%(25℃)海拔<4000m
3、裝置容量:≤1.5kVA
4、外形尺寸:1980mm×1040mm×1300mm(不包括電腦桌)
5、安全保護:具有漏電壓、漏電流保護,安全符合國家標準
四、係統組成
1、供料站:
主要由井式工件庫、推料氣缸、物料台、光電傳感器、磁性開關、電磁閥、支架、機械零部件構成。
工作過程描述:係統啟動後,推料氣缸推出,把工件庫中底層的工件推至物料台上。工件到位傳感器檢測到工件到位後,推料氣缸縮回。搬運機械手伸出並抓取該工件,並將其運送至切削加工站。
2、加工站:(切削中心)
主要由物料台、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、步進電機及驅動器、主軸電機、滾珠絲杆副、支架、機械零部件構成。
工作過程描述:該站主要完成對工件的切削加工。當搬運站機械手把工件運送到該站物料台上,且光電傳感器檢測到工件後,機械手指夾緊工件,二維運動裝置絲杆開始動作,主軸電機啟動,切削加工完成後,主軸電機停止,二維運動裝置絲杆帶動主軸回零點,物料台重新伸出,到位後,機械手指鬆開,由搬運站機械手伸出並夾緊工件,將其運送至裝配站。
3、裝配站(三工位)
主要由井式供料單元、三工位旋轉民作台、平麵軸承、衝壓裝配單元、光電傳感器、電感傳感器、磁性開關、電磁閥、交流伺服電機及驅動器、支架、機械零部件構成。
工作過程描述:該站主要完成大小工件的緊合裝配過程。當搬運站氣動機械手把工件運送到裝配站旋轉工作台上後,旋轉工作台順時針旋轉,將工件旋轉到井式供料單元下方,井式供料單元頂料氣缸伸出頂住倒數第二個工件;擋料氣缸縮回,工件庫中底層的工件落到待裝配工件上,擋料氣缸伸出到位,頂料氣缸縮回物料落到工件庫底層,同時旋轉工作台順時針旋轉,將工件旋轉到衝壓裝配單元下方,衝壓氣缸下壓,完成工件緊合裝配後,氣缸回到原位,旋轉工作台順時針旋轉到待搬運位置後,搬運站氣動機械手伸出並抓取該工件,並將其運送往物料分揀站。
4、分揀站:
主要由傳送帶、變頻器、三相交流減速電機、旋轉氣缸、磁性開關、電磁閥、調壓過濾器、光電傳感器、光纖傳感器、對射傳感器、計數器、支架、機械零部件構成。
工作過程描述:該站主要完成對上站傳送至本站的裝配完畢的工件進行分揀。係統入料口光電傳感器檢測到有工件,變頻器啟動並帶動傳送帶運動,將工件送入分揀區,通過旋轉氣缸將白色工件推入1號料槽、黑色工件導入2號料槽,當對射傳感器檢測到有物料入槽、傳輸皮帶停止工作,等待下一個工件,同時計數器記錄工件入庫個數。
5、搬運站:
主要由直線電機驅動器、直線導軌、四自由度搬運機械手、定位開關、行程開關、支架、機械零部件構成。
工作過程描述:該站主要完成向各個工作站輸送工件。係統複位先回原點,當到達原點位置後,係統啟動,井式供料站養料到物料台後,光電傳感器檢測到有工件時,搬運機械手伸出將工件搬運到切削加工站物料台上,等加工站加工完畢後,再將工件送到三位裝配站完成兩種不同工件裝配,最後將兩種工件成品送到分揀站分揀入庫。
五、係統配置清單(略)
六、實訓項目
(一)氣動控製回路安裝與調試
該配置配有多種類型的氣缸、電磁閥,磁性開關,如:單出杆氣缸、單出雙杆氣缸、旋轉氣缸等氣動執行元件、單控電磁閥、雙控電磁閥和磁性開關等,基於這些氣動控製元件,可完成下列氣動技術的安裝調試訓練任務:
1、氣動方向控製回路的安裝與調試
2、氣動速度控製回路的安裝與調試
3、氣動旋轉控製回路的安裝與調試
4、氣動順序控製回路的安裝與調試
5、氣動機械手裝置的安裝與調試
6、氣動係統的安裝與調試
(二)電氣控製電路的安裝和PLC程序編寫
該裝置配有西門子S7-200主機模塊、MM420變頻器模塊、伺服電機驅動模塊、步進電機驅動模塊和各種傳感器等,基於這些模塊,可完成下列PLC應用技術訓練任務:
1、異步電機控製電路的連接與控製程序編寫
2、異步電機調速控製電路的連接與控製程序編寫
3、步進電機控製電路的連接與控製程序編寫
4、交流伺服電機控製電路的連接與控製程序編寫
5、氣動方向控製程序編寫
6、氣動順序動作控製程序編寫
7、氣動機械手控製程序編寫
8、皮帶輸送控製程序編寫
9、自動生產線控製程序編寫
(三)PLC工業通訊網絡的安裝及調試
本係統選用西門子S7-200PLC作為主控製器,其本身集成RS485通信口具備PPI網絡通信功能,基於本網絡通信功能,可完成下列工業現場總線通信技術訓練任務:
1、PPI網絡的硬件連接、調試
2、PPI網絡參數設置、調試
3、基於多台西門子S7-200 PLC的複雜PPI網絡數據讀寫程序編寫與調試
(四)機電設備安裝與調試項目
井式供料、切削加工、多工位裝配、氣動機械手搬運、皮帶傳送分揀等工作站及相應的電源模塊、按鈕模塊、PLC模塊、變頻器及交流電機模塊、步進電機驅動模塊、伺服電機驅動模塊和各種工業傳感器等控製檢測單元為硬件平台,可完成下列機電設備安裝和控製的訓練任務:
1、井式供料機構的安裝與調試
2、切削加工機構的安裝與調試
3、多工位裝配機構的安裝與調試
4、氣動機械手設備安裝與調試
5、輸送線設備安裝與調試
6、工件分揀機構的安裝與調試
7、自動生產線係統安裝與調試
